Usaha Jayamas Bhakti (UJB) is een aannemer & leverancier, gespecialiseerd in de distributie en exploitatie van tankstations, olie en industriële uitrustingen. Usaha is tevens lid van P.E.I. (Petroleum Equipment Institute).
Pertamina is een Indonesisch overheidsbedrijf dat de olie- en gasreserven van Indonesië exploiteert. Usaha heeft van Pertamina opdracht gekregen voor de opwaardering van de bestaande jetty in Bitung, alsmede het leveren van een slangentoren met de bijbehorende voorzieningen.

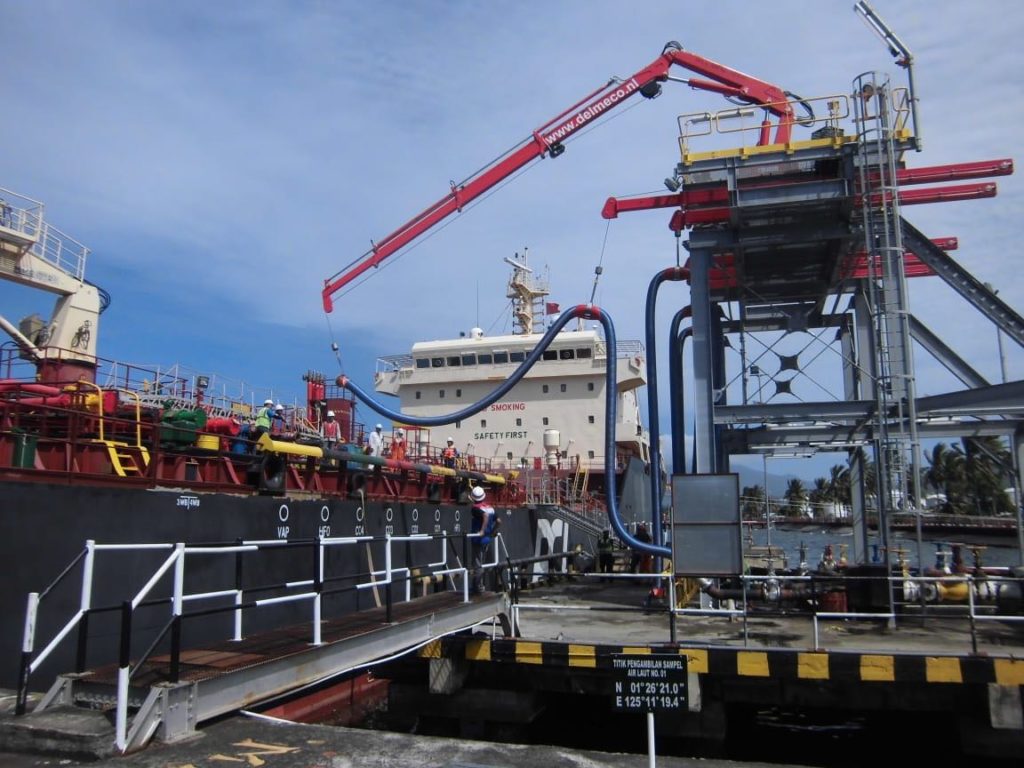

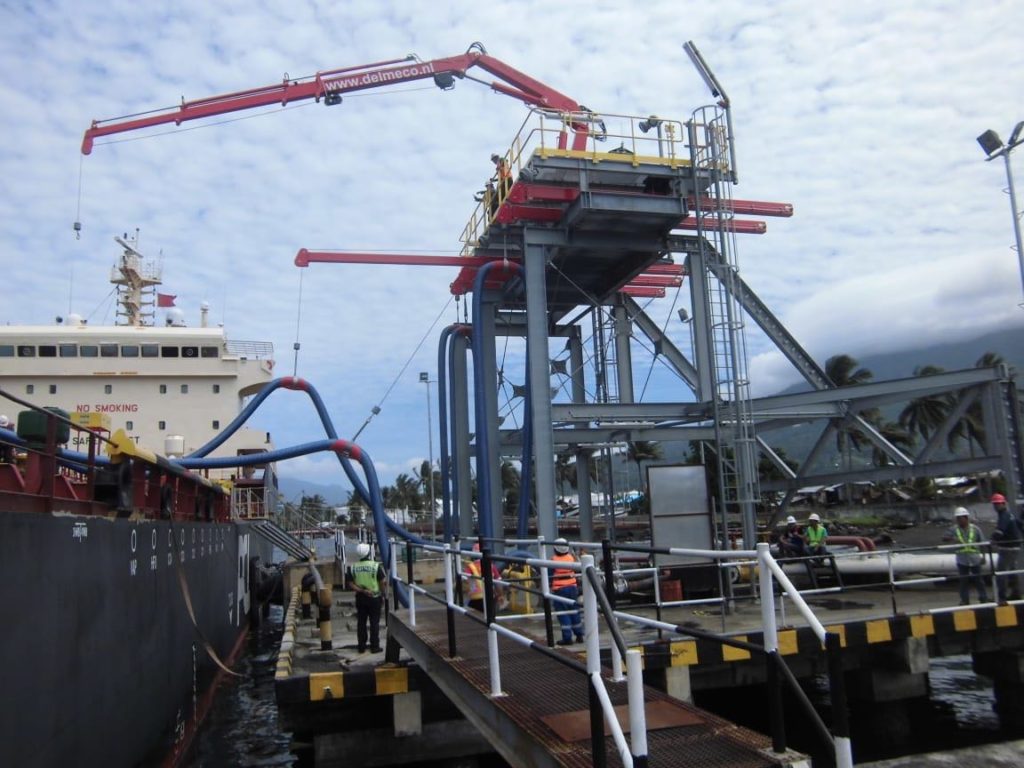

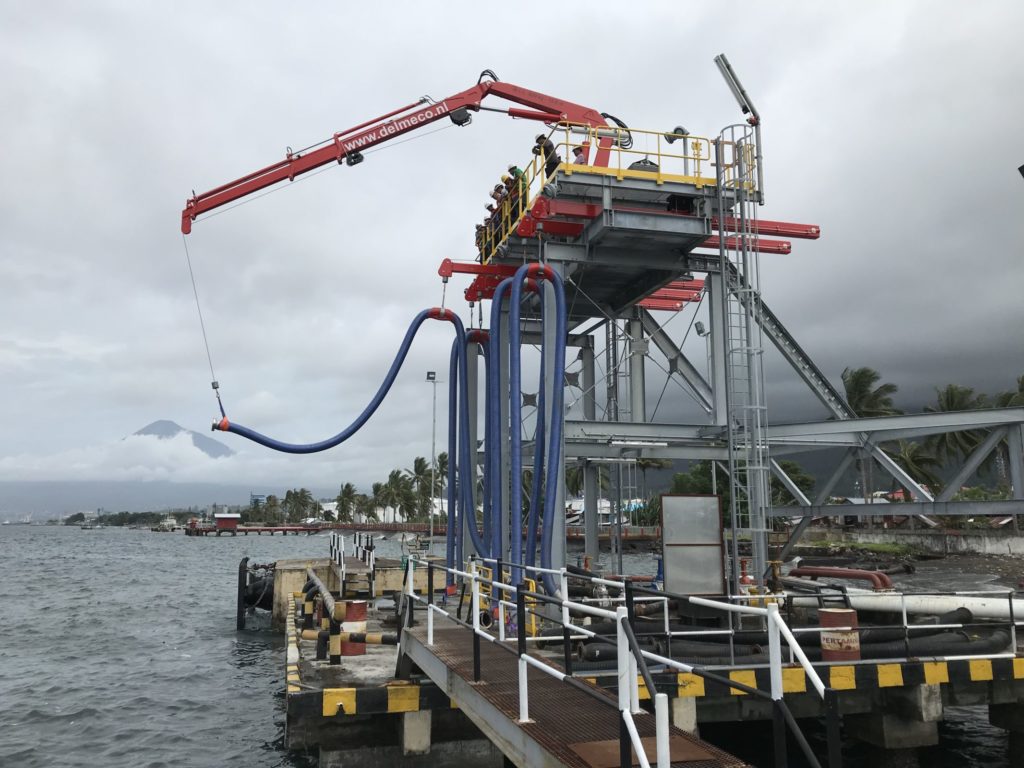

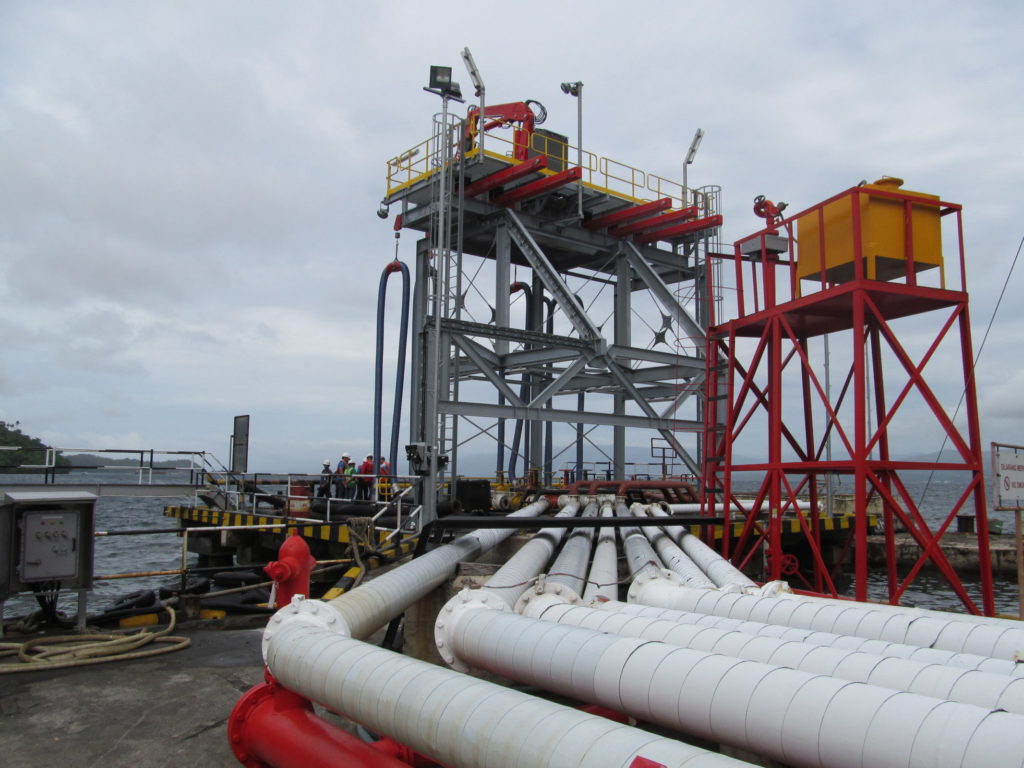

Usaha heeft Delmeco Projecten gevraagd voor het ontwerpen en bouwen van deze nieuwe slangentoren, die op de jetty zal worden geplaatst. De slangentoren heeft als doel om slangen van en naar een schip te manoeuvreren voor het laden en lossen van lading. Deze lading kan bestaan uit diverse soorten brandstof.
De opdracht bestond voor de vakdisciplines werktuigbouwkunde, elektrotechniek en automatisering uit:
- Het ontwerpen, engineeren en tekenen van de slangentoren, inclusief subframe, mainframe en het elektrische gedeelte.
- Het bouwen van de installatie pre-fab bij Delmeco. De installatie bestaat in hoofdzaak uit:
- Een main frame en een sub frame, inclusief 2 kooiladders;

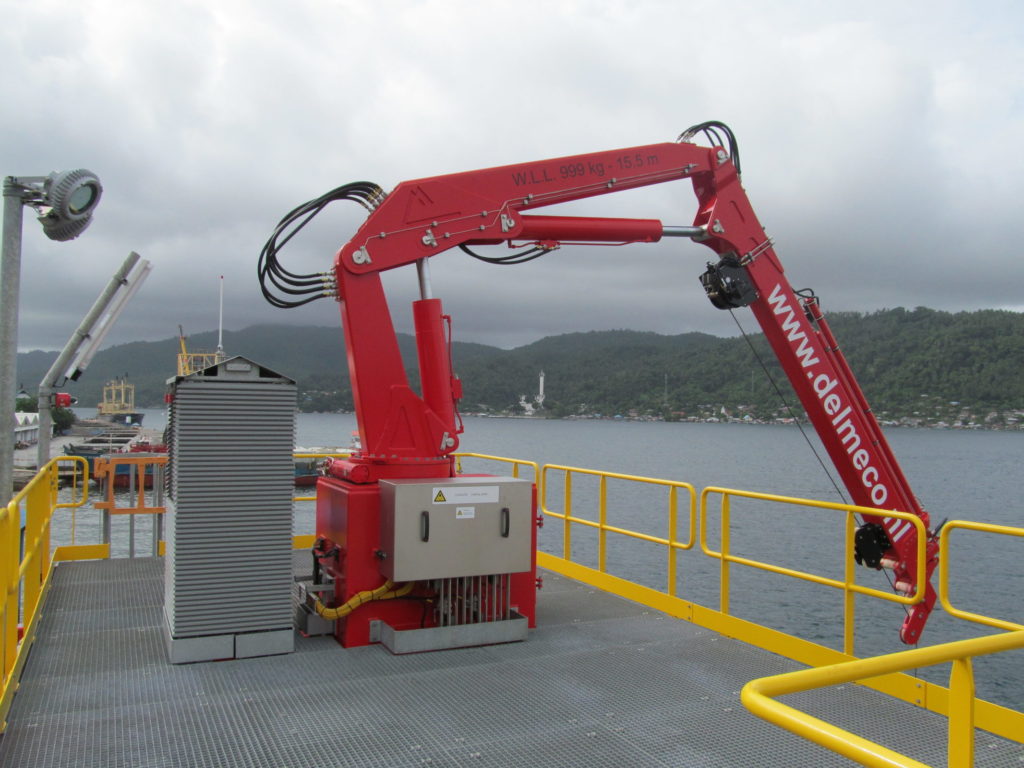

- Een hydraulische nautische telescoopkraan met een bereik van 15,5 meter inclusief ATEX gecertificeerde hydraulische lier en hydrauliek unit;
- 5 stuks hydraulische sliding beams met een bereik van 5 meter;
- 1 besturingskast;
- Electrische voorzieningen ATEX socket outlets;
- ATEX verlichting, noodverlichting en werkverlichting;
- 4 stuks 8” slangen en 1 stuks 6”slang met hose-bun/hose-sling;
- Een radiografisch gestuurde afstandsbediening voor de kraan en sliding-beams. Alle relevante componenten zijn EExd (drukvast) of EExi (intrinsiek veilig) uitgevoerd.
- Het uitvoeren van een FAT (Factory Acceptance Test) bij Delmeco;
- Gereed maken voor transport in containers naar Bitung, Indonesië;
- Het organiseren van het transport van de containers naar Bitung;
- Het samenbouwen van de complete installatie op locatie in Bitung;
- Het hijsen, plaatsen en volledig afmonteren van de installatie op de jetty bij Pertamina.
- Het uitvoeren van een SAT (Site Acceptance Test);
- Training en instructie van het bedienend personeel van Usaha en Pertamina.
De verantwoordelijkheid van Delmeco binnen dit project is het Turn-Key werkend opleveren van de slangentoren voor alle vakdisciplines van ontwerp tot realisatie.
